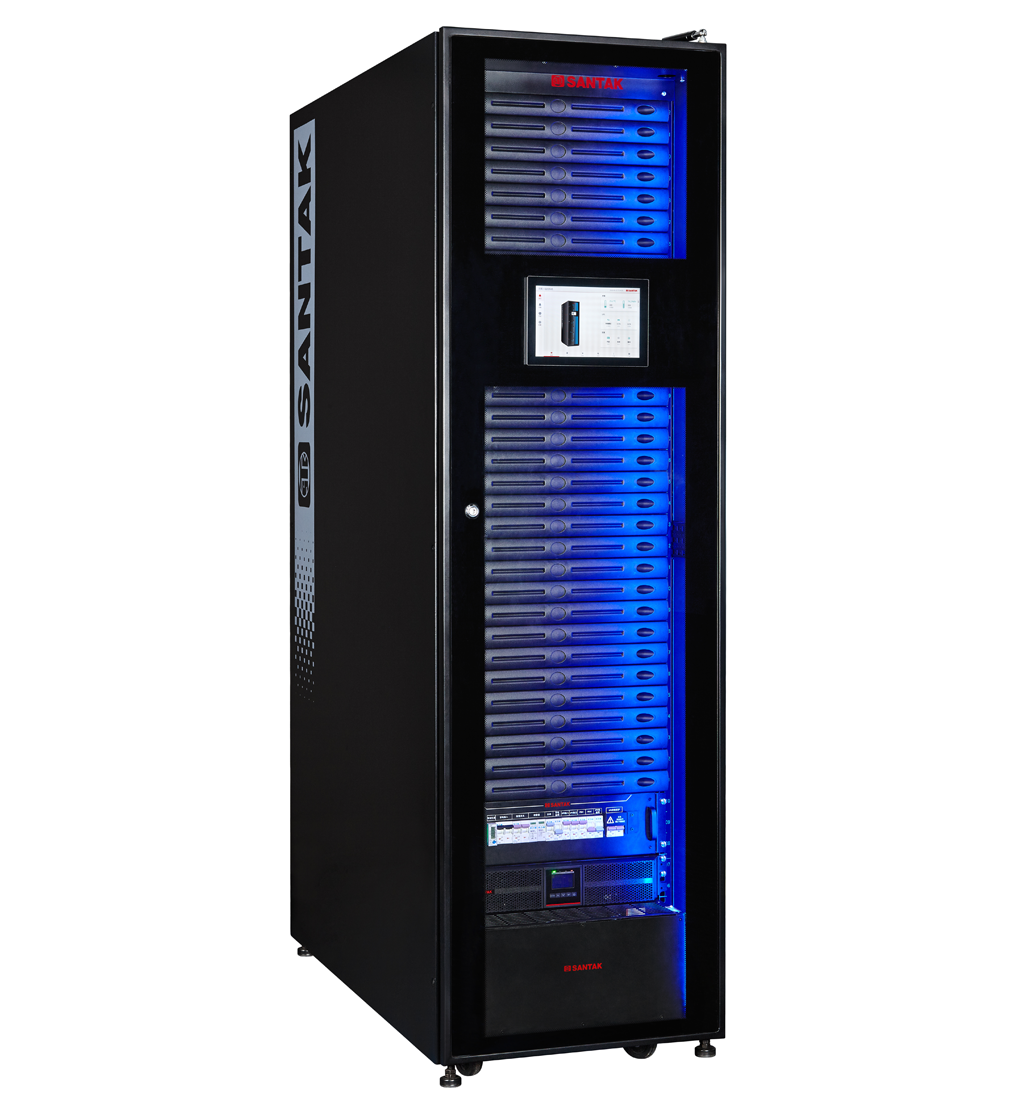

| 山特全系列產品——靈聚2.0一體化機柜 |
|
|
| |
|
| |
|
產品性能
山特靈聚2.0一體化機柜，無縫整合機房及數據中心物理基礎設施，提供高效綠色的一體化解決方案。將機房供電，配電，熱能管理，環境監控，系統聯動，遠程及分布式管理整個為一個系統，提供高可靠性，低能耗，易維護，方便擴展的一體化方案。
節省時間
常用標準化配置，適應大多數主流環境需求
工廠高度預制化，比傳統方案節省65% 以上現場安裝工程量
單柜最快支持1 小時安裝
智能化一站式管理，一個界面輕松搞定整個機房監控
節省費用
高度預制化和模塊化，節省現場安裝費用
機架式空調，更短送風距離，節省冷量損失
PUE 低至1.35，節省電費開支
各部件統一服務窗口，節省溝通成本
降低風險
冷熱通道全封閉，對環境依賴程度低，隔絕噪音和灰塵
行業創(chuàng )新智能彈開門設計，高效應對制冷失效風險
空調支持低載除濕功能，大大降低業務初期柜內凝露風險
全模塊化設計，機架式安裝，擴容更輕松
泰爾認證，節能認證，抗震認證，CCC 認證，環保認證等多種認證
支持單機、N+1 冗余、2N 冗余多種配置
應用配置豐富
入門級配置，無空調設計，針對計算量不大，網絡(luò )設備較多的場合
標準級配置單柜，一體式空調設計，針對商業寫字樓等不易安裝空調外機場合
標準級配置單柜及排柜，分體式空調設計，針對負載量相對較高場合
多種配電及PDU 選擇
多種可選配件 |
|
山特靈聚2.0一體化機柜 產品參數規格表 |
靈聚 2.0 升級部分 |
序號 |
升級項 |
靈聚 2.0 |
靈聚 1.0 |
說明 |
1 |
配置選型 |
增加基礎型無空調配置方案 |
無基礎型配置，不提供無空調外機安裝配置 |
配置更為豐富，適用更多應用場景 |
2 |
通道封閉類型 |
冷熱通道全封閉 |
僅封閉熱通道或冷通道，排柜無全封閉設計 |
降低對環境依賴度，提高系統可用性和節能性 |
3 |
PUE |
排柜支持 1.35 |
排柜支持 1.5 |
更節能，降低能耗至少 12% 以上 |
4 |
UPS 選型 |
可支持山特靈霄全系列 3-20KUPS 及城堡 rack3K |
UPS 僅支持城堡 Rack3/6kVA，無更多選配型號 |
更靈活的選型配置 |
5 |
UPS 供電架構 |
也可以支持 UPS 并機和冗余配置 |
僅單機配置，無冗余設計 |
更可靠，更靈活的選型配置 |
6 |
配電輸出支路 |
每款配置均配有 1 路備用支路 |
無備用支路設計 |
提高產品可用性 |
7 |
智能電表 |
標配智能電表（除基礎單柜配置外） |
無智能電表選型，僅基本配電功能 |
提高產品可用性和智能性 |
8 |
輸入輸出配電一體化設計 |
支持基本型，網絡(luò )通訊型和監控型 |
排柜需輸入輸出單獨配置，不可整合，浪費空間 |
更省心的配置選型，更節省機柜可用空間 |
9 |
PDU 選型 |
支持基本型，監測型，監控型等多種 PDU |
僅支持基本型配置 |
更靈活、豐富、智能的選型配置 |
10 |
ATS |
提供原廠選配 |
用戶自行選配，未推薦型號 |
原廠更可靠的選型配置 |
11 |
電池柜 |
提供原廠選配 |
用戶自行選配，未推薦型號 |
原廠更可靠的選型配置 |
12 |
BMS |
提供原廠選配 |
不支持 |
原廠更可靠的選型配置 |
13 |
EBM ( 擴展電池包 ) |
提供原廠選配 |
用戶自行選配，未推薦型號 |
原廠更可靠的選型配置 |
14 |
制冷模塊選型配置 |
配置更靈活，可選無空調及空調一體機方案 |
空調必配選項 |
更靈活、豐富的選型配置 |
15 |
制冷量選型 |
多種制冷量選擇，2KW/4.2KW/8.1KW 及 3 臺 8.1KW |
4.2KW 可選 |
更靈活、豐富的選型配置 |
選型，15KW/30KW 可定制 |
16 |
空調特有設計 |
機架式行間空調，提供內外機一體化設計選型 |
機架式行間空調，不支持無外機選型 |
適用更的安裝應用場景 |
17 |
監控界面 |
標配 10.1 英寸彩色觸摸屏（電容屏）（基礎單柜除外） |
標配 7 英寸液晶屏（電阻屏） |
操作更清晰、更流程，反應更靈敏 |
18 |
移動運維 |
支持 E-mail , 手機 APP、短信告警 |
無手機 APP 選型配置 |
更靈活方便的運維設計 |
19 |
動環監控 |
支持溫濕度、煙感、水浸、門禁監控，視頻監控 |
無視頻監控配置選型 |
更全面的監控方案 |
20 |
應急方案 |
標配智能彈門，支持選配應急風扇 |
不支持應急風扇選型 |
更靈活多樣的應急方案 |
21 |
LED 照明 |
標配柜內 LED 照明 |
前門無 LED 照明，排柜無柜內照明配置 |
更人性化的配置選型 |
22 |
多彩氛圍燈 |
標配多彩氛圍燈，支持智能色彩顯示系統狀態 |
無氛圍燈設計 |
更人性化、智能化的配置選型 |
23 |
機柜空間利用 |
支持 24U 高單柜和 42U 高單柜 |
僅 600*1400*42U 選型，無其他規格 |
更高的空間利用率，支持更靈活的空間利用設計，節省機房占地面積 |
24 |
機柜類型兼容 |
支持 800 寬網絡(luò )柜 |
無 800 寬機柜選型 |
支持網絡(luò )機柜選型，走線更整機順暢 |
25 |
可靠性擴展 |
支持 UPS 或空調并機 / 冗余配置 |
不支持冗余設計，僅單機運行 |
更可靠、靈活的選型配置 |
26 |
整機認證 |
符合 TLC 整機認證 |
無整機 TLC 認證 |
更放心的權威認證 |
27 |
機柜承重標準 |
符合 1860kG 承重認證測試 |
僅支持 1500 公斤 |
更穩固的機柜強度設計 |
28 |
機柜抗震 |
8 級烈度抗震測試 |
無抗震測試報告 |
更穩固的機柜強度設計，適用更嚴苛的應用環境 |
|
| |
產品型號列表 |
產品型號 |
產品描述 |
監控主機 |
機柜（寬 * 深 * 高 MM） |
空調 |
SMSRE3K24U |
山特 3K24U 基礎單柜 |
1U 監控主機 , 無本地顯示屏 |
24U 網孔門機柜 |
600*1000*1200 |
一 |
SMSRE6K24U |
山特 6K24U 基礎單柜 |
1U 監控主機 , 無本地顯示屏 |
24U 網孔門機柜 |
600*1000*1200 |
一 |
SMSRE3K42U |
山特 3K42U 基礎單柜 |
1U 監控主機 , 無本地顯示屏 |
42U 網孔門機柜 |
600*1200*2000 |
一 |
SMSRE6K42U |
山特 6K42U 基礎單柜 |
1U 監控主機 , 無本地顯示屏 |
42U 網孔門機柜 |
600*1200*2000 |
一 |
SMSRS3K42UA |
山特 3K42U 標準單柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
42U 玻璃門機柜 |
600*1200*2000 |
2KW 一體空調 |
SMSRS6K42U |
山特 6K42U 標準單柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
42U 玻璃門機柜 |
600*1200*2000 |
4.2KW 分體空調 |
SMSRS10K42U |
山特 10K42U 標準單柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
42U 玻璃門機柜 |
600*1200*2000 |
4.2KW 分體空調 |
SMMRS10K1/2 |
山特 1+2 10K 排柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
3*42U 玻璃門機柜 |
600*3*1400*2000 |
8.1KW 分體空調 |
SMMRS(2)10K1/2 |
山特 1+2 雙 10K 排柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
3*42U 玻璃門機柜 |
600*3*1400*2000 |
8.1KW 分體空調 |
SMMRS20K1/4 |
山特 1+4 20K 排柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
5*42U 玻璃門機柜 |
600*5*1400*2000 |
2 * 8.1KW 分體空調 |
SMMRS(2)20K1/4 |
山特 1+4 雙 20K 排柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
5*42U 玻璃門機柜 |
600*5*1400*2000 |
2 * 8.1KW 分體空調 |
SMMRS20K1/6 |
山特 1+6 20K 排柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
7*42U 玻璃門機柜 |
600*7*1400*2000 |
2 * 8.1KW 分體空調 |
SMMRS(2)20K1/6 |
山特 1+6 雙 20K 排柜 |
本地顯示屏集成監控主機（4G+ 短信貓版本監控主機需額外選配） |
7*42U 玻璃門機柜 |
600*7*1400*2000 |
3 * 8.1KW 分體空調 |
|
| |
產品型號 |
產品描述 |
UPS |
PDU |
煙感 |
水浸 |
濕溫度 |
SMSRE3K24U |
山特 3K24U 基礎單柜 |
C RACK 3KS |
標配 1 條基本型國標輸出插座 PDU, 輸出12*10A+4*16A，輸入 32A |
標配 *1 |
點式 *1 |
標配 *1 |
SMSRE6K24U |
山特 6K24U 基礎單柜 |
PT6KS |
標配 1 條基本型國標輸出插座 PDU, 輸出12*10A+4*16A，輸入 32A |
標配 *1 |
點式 *1 |
標配 *1 |
SMSRE3K42U |
山特 3K42U 基礎單柜 |
C RACK 3KS |
標配 1 條基本型國標輸出插座 PDU, 輸出20*10A+4*16A，輸入 32A |
標配 *1 |
點式 *1 |
標配 *1 |
SMSRE6K42U |
山特 6K42U 基礎單柜 |
PT6KS |
標配 1 條基本型國標輸出插座 PDU, 輸出20*10A+4*16A，輸入 32A |
標配 *1 |
點式 *1 |
標配 *1 |
SMSRS3K42UA |
山特 3K42U 標準單柜 |
PT3K |
標配 1 條基本型國標輸出插座 PDU, 輸出20*10A+4*16A，輸入 32A |
標配 *1 |
繩式 *1 |
標配 *1 |
SMSRS6K42U |
山特 6K42U 標準單柜 |
PT6KS |
標配 1 條基本型國標輸出插座 PDU, 輸出20*10A+4*16A，輸入 32A |
標配 *1 |
繩式 *1 |
標配 *1 |
SMSRS10K42U |
山特 10K42U 標準單柜 |
PT10KS31 |
標配 1 條基本型國標輸出插座 PDU, 輸出20*10A+4*16A，輸入 32A |
標配 *1 |
繩式 *1 |
標配 *1 |
SMMRS10K1/2 |
山特 1+2 10K 排柜 |
PT10KS31 |
標配 5 條基本型國標輸出插座 PDU( 綜合柜1 條 , IT 柜 2 條 / 柜 ), 輸出 20*10A+4*16A， 輸入 32A |
標配 *1 |
繩式 *1 |
標配 *3 |
SMMRS(2)10K1/2 |
山特 1+2 雙 10K 排柜 |
2 * PT10KS31 |
標配 5 條基本型國標輸出插座 PDU( 綜合柜1 條 , IT 柜 2 條 / 柜 ), 輸出 20*10A+4*16A， 輸入 32A |
標配 *1 |
繩式 *1 |
標配 *3 |
SMMRS20K1/4 |
山特 1+4 20K 排柜 |
PT20KS |
標配 9 條基本型國標輸出插座 PDU( 綜合柜1 條 , IT 柜 2 條 / 柜 ), 輸出 20*10A+4*16A， 輸入 32A |
標配 *2 |
繩式 *1 |
標配 *5 |
SMMRS(2)20K1/4 |
山特 1+4 雙 20K 排柜 |
2 * PT20KS |
標配 9 條基本型國標輸出插座 PDU( 綜合柜1 條 , IT 柜 2 條 / 柜 ), 輸出 20*10A+4*16A， 輸入 32A |
標配 *2 |
繩式 *1 |
標配 *5 |
SMMRS20K1/6 |
山特 1+6 20K 排柜 |
PT20KS |
標配 13 條基本型國標輸出插座PDU( 綜合柜1 條 , IT 柜 2 條 / 柜 ), 輸出 20*10A+4*16A， 輸入 32A |
標配 *2 |
繩式 *1 |
標配 *7 |
SMMRS(2)20K1/6 |
山特 1+6 雙 20K 排柜 |
2 * PT20KS |
標配 13 條基本型國標輸出插座PDU( 綜合柜1 條 , IT 柜 2 條 / 柜 ), 輸出 20*10A+4*16A， 輸入 32A |
標配 *2 |
繩式 *1 |
標配 *7 |
|
| |
|
| |
|
|
